Инструкция FKShow

  1. Установка

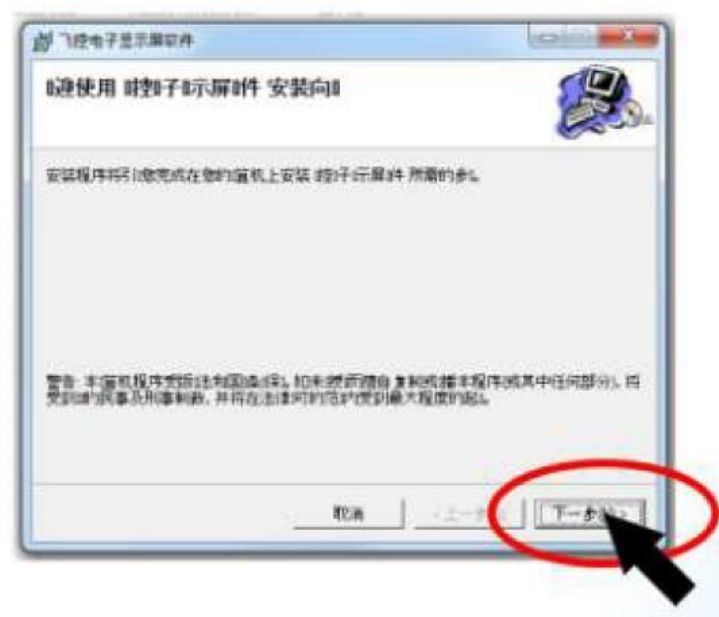

Скачайте с сайта http://lcf-led.ru/ledshowtw2014 программу управления бегущей строкой на базе контроллера FK. Распакуйте и запустите файл FKShow2014 на ваш компьютере.

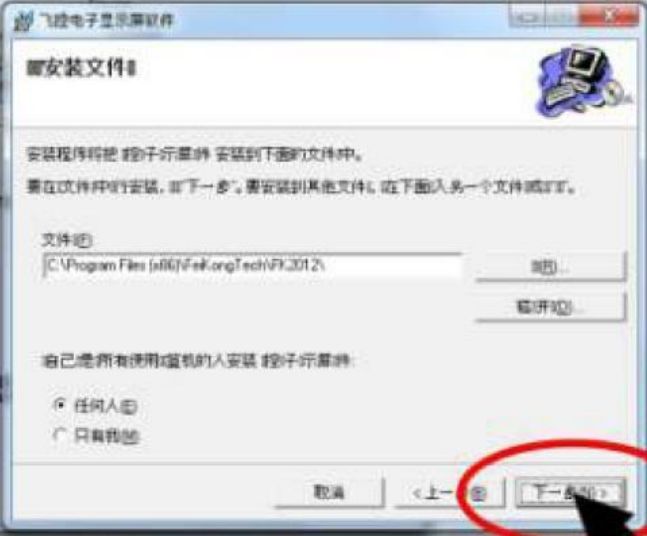

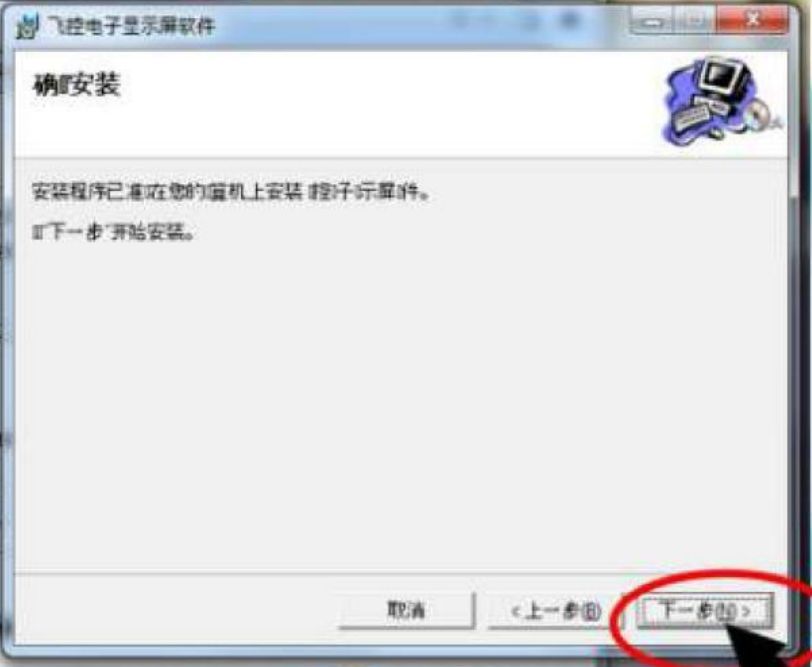

Укажите место установки программы FK Show на ваш компьютере.

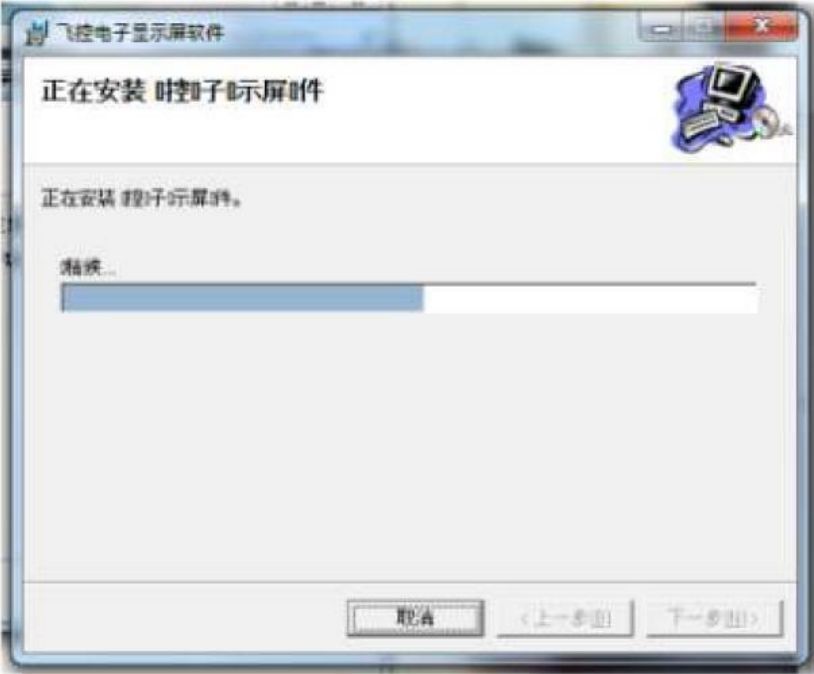

Дождитесь окончания установки программы

Завершите установки программного обеспечения

2. Настройка программного обеспечения

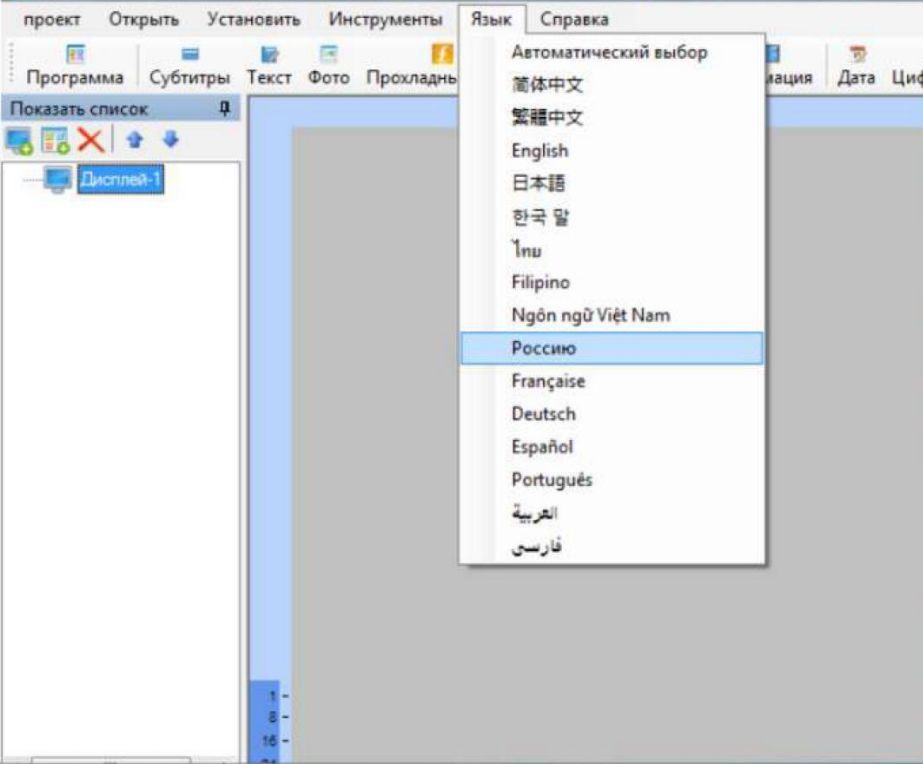

Уточните выбор русского языка в программе. Если по каким то причинам программа установилась на другом языке, поменяйте язык на русский (10 вкладка сверху)

  1. Настройка бегущей строки

Определите по паспарту изделия тип установленного контроллера.

Если вам известен серийный номер возможно уточнить тип контроллера позвонив в компанию-производитель «Вертикаль».

Выполните вход в панель настройки строки

Пароль: "888" (три восьмёрки без кавычек)

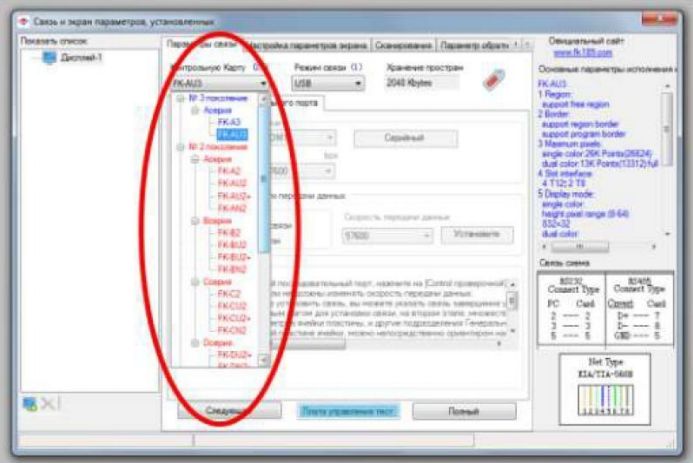

Далее выберите тип используемого контроллера

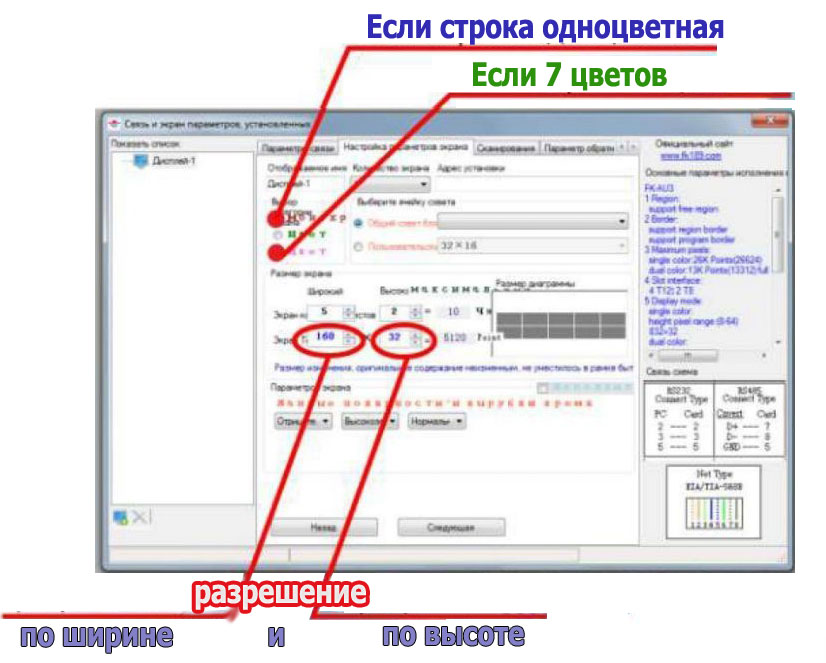

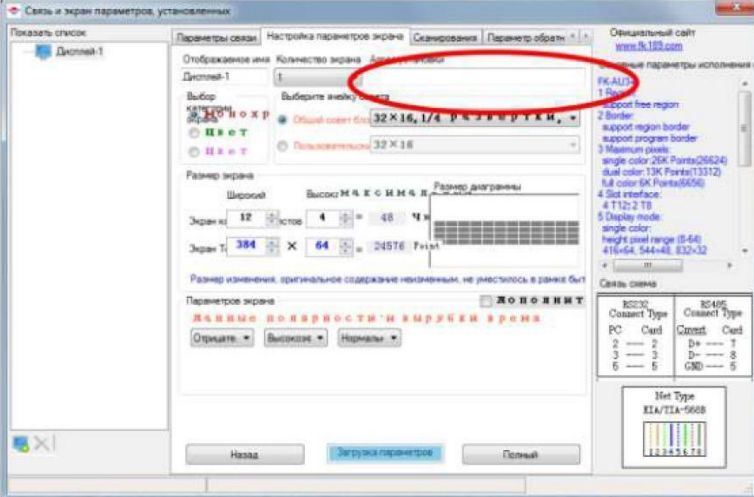

Введите данные из прилагаемого паспорта изделия параметры вашей бегущей строки.

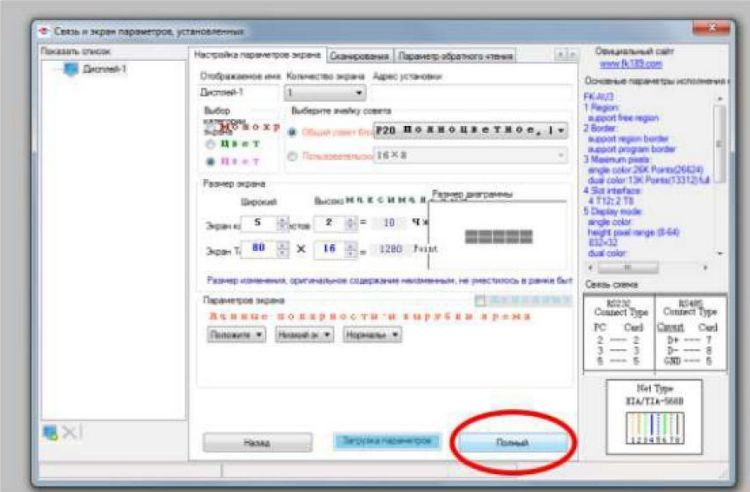

Подтвердите введенные параметры

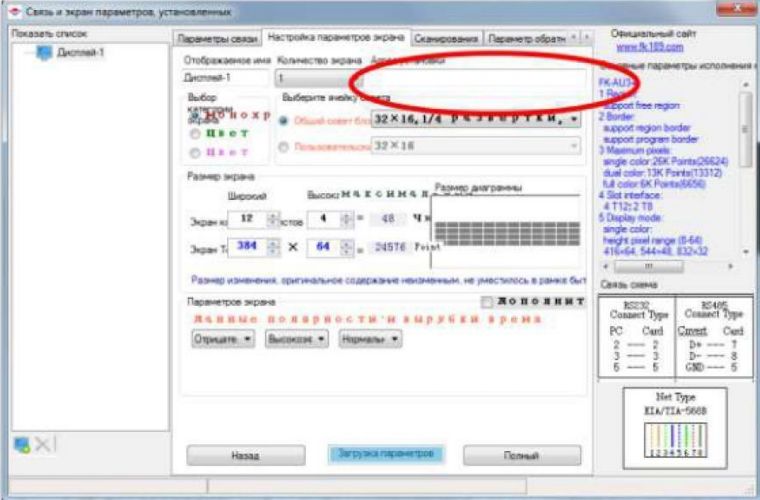

В случае если если контролер поддерживает сетевое соединение в поле «адрес» прописывает IP адрес контролера.

  1. Создание программы управления

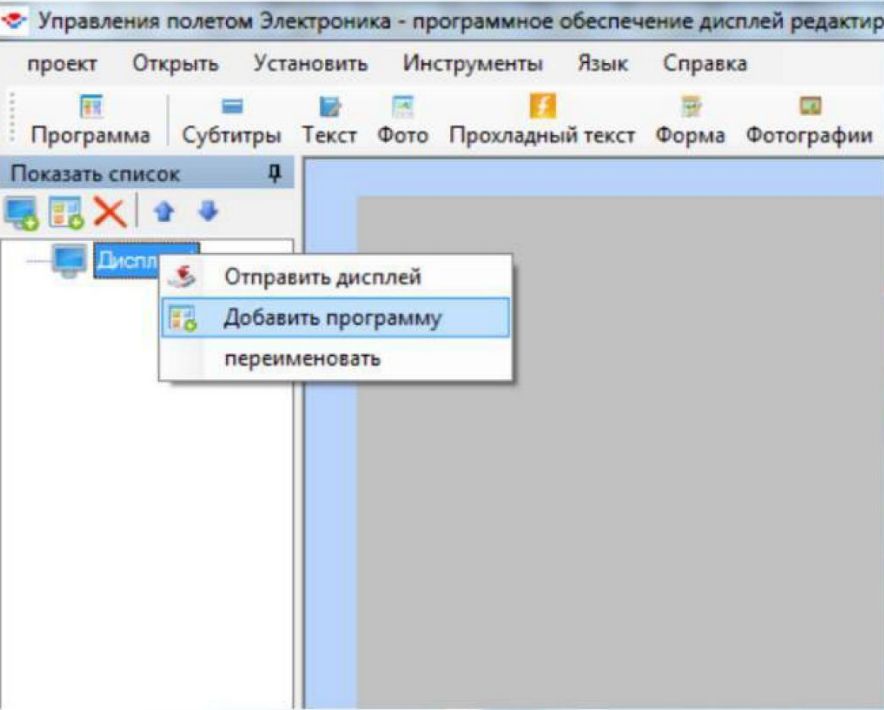

Для создания управляющей программы строкой необходимо выбрать «Дисплей» и нажать кнопку добавить программу.

В дальнейшем, после загрузки списка программ в табло, строка будет их поочерёдно выполнять.

Для строки возможно назначение нескольких программ, ик количество ограничено объемом занимаемой памяти контроллера.

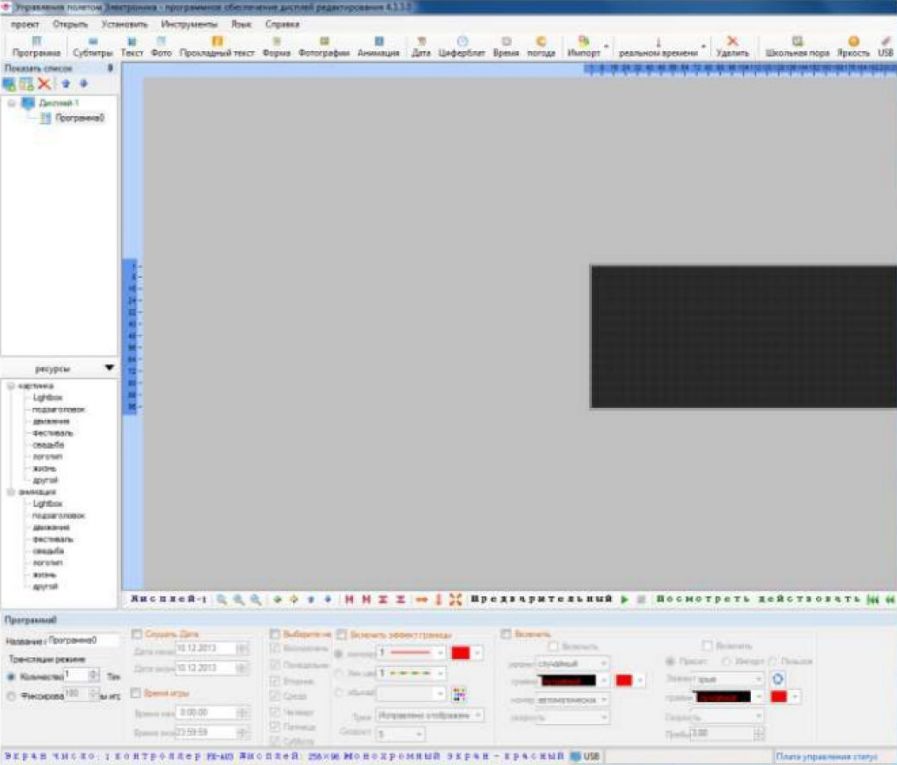

Настройка программы расположена в нижней части FK2012 и позволяет настраивать время воспроизведения программы, порядок, эффекты рамки.

После ввода всех необходимых данных, всю программу можно просмотреть используя кнопку «предварительный просмотр»

амяти контроллера.

При создании зоны текста появляется окно, которое необходимо увеличить /уменьшить до необходимого размера. В поле, расположенном в нижней части экрана, вводим необходимый текст и форматируем его по необходимости.

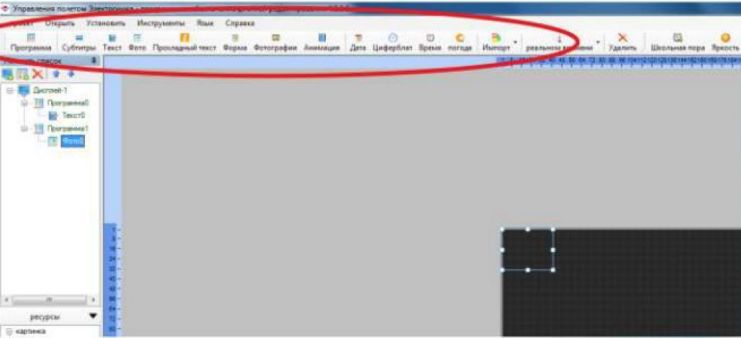

При необходимости поочередной смены информации, необходимо нажать в верхней вкладке кнопку «программа» и далее выбрать, что необходимо отразить на экране светового табло с учетом размера



5. ОТПРАВКА ГОТОВЫХ ПРОГРАММ НА ЭКРАН

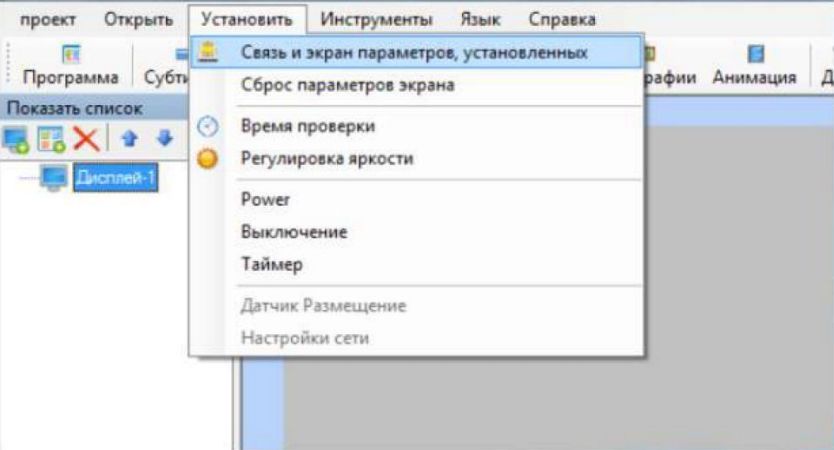

Для разных серий контролеров FK имеются разные виды отправки данных на экран - это через USB, СОМ - порт, ENTERNET, Настройка режима связи расположена во вкладке «Установить- Связь и экран параметров»



После создания программы, при отправке файла no USB, необходимо нажать кнопку.



При отправке файла через СОМ - порт, ENTERNET, необходимо

нажать кнопку
